MBR知识点五 | ||||||||||||||||||||||||||||
发布者:成都优普环保设备工程有限公司 发布时间:2017/9/12 点击次数:3795 | ||||||||||||||||||||||||||||

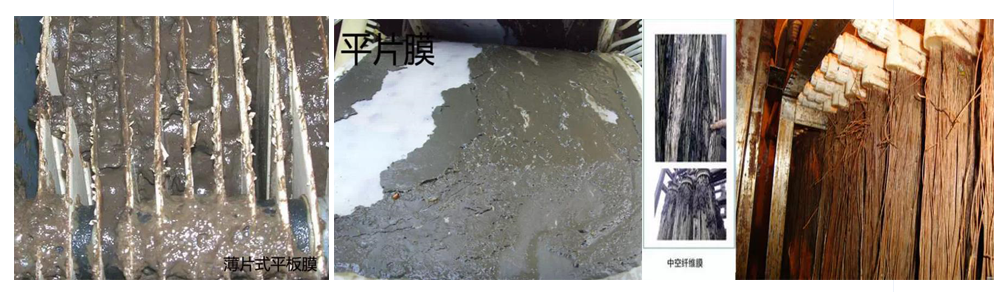

20.MBR预处理-格栅过滤发展认识 MBR工艺保护膜的预处理设施:超细格栅(0.5-2mm) 运行经验和调查表明: (1)头发和纤维状物质是中空纤维膜缠绕性污染的主要因子; (2)中空纤维膜对预处理的要求高于平板膜; (3)Mesh和Hole使用效果优于Slit,但反冲洗要求较高; (4)大型MBR选用的超细格栅间隙越来越小; 对超细格栅的认识,在认知上选得越来越重要。
无论使用何种滤膜,良好的预处理以及有效的管理是膜生物反应器能否可靠运行的关键。 对膜的选型必须考虑客户具备的预处理环境,以及操作能力,综合分析选用何种类型的滤膜,而不能单一从投资角度思考。 21膜生物反应器系统设计计算书(以平板膜-膜生物反应器为案例) 21.1 设计参数 (1)处理对象:生活污水 (2)处理规模:200m3/d (3)进出水水质:
(4)处理工艺:缺氧+MBR工艺 21.2 构筑物容积设计计算 (1)调节池 无特殊参数设定,一般按照平均小时处理量的4-12倍设计,有效停留时间4-12h。 流量调节比: K=膜片数量(片)×膜面积(1.0或1.5m2)×0.4m3/(m2.d)÷Q m3.d=330×1.5×0.4÷200=0.99 计算式: V=(Q/T-KQ/24)T=(200/12-0.99×200/24)×12=100.92 m3 实际尺寸:8.0×5.0×4.5m 实际有效容积:100m3 (2)脱氮池 氮容积负荷定为0.2 kg-N/(m3・d)以下。 流入水含氮量 200.0 m3/d×0.035kg-N/m3=7.0 kg/d 需要容量 7.0 kg/d÷0.2 kg-N/(m3・d)=35.0 m3以上 实际尺寸: 5.0m×2.0m×4.5m (实际有效容积40m3) (3) 硝化池 氮容积负荷定为0.25 kg-N/(m3・d)以下。 流入水含氮量 200.0 m3/d×0.05kg-N/m3=10.0 kg/d 需要容量 10.0 kg/d÷0.25 kg-N/(m3・d)=40.0 m3以上 实际尺寸:5.0m×2.0m×4.5m(实际容量40m3) ※ 以上尺寸应该为考虑到了膜组件的设置面积后的容量。 (4) 消毒池 日平均汚水量的15分钟量以上 0.14 m3/min×15 min=2.1 m3以上 实际尺寸: 1.0m×1.5m×4.5m(实际有效容积6 m3) (5) 排放池 日平均汚水量的15分钟量以上 0.14 m3/min×15 min=2.1 m3以上 实际尺寸: 1.0m×1.5m×4.5m(实际有效容积6m3) (6) 残渣・汚泥储存池 剩余汚泥量:(汚泥浓度设为2.0%,BOD的汚泥转换率设为45%) 200.0 m3/d×0.2kg-BOD/m3×0.45=18.0 kg/d 18.0 kg/d÷20kg/m3=0.9m3/d 残渣量:(残渣浓度50 000 mg/L,每流入1kg BOD为0.05kg) 200.0 m3/d×0.2kg-BOD/m3×0.05kg/kg=2.0 kg/d 2.0 kg/d÷50kg/m3=0.04m3/d 存贮量设为14天的量。 (0.9 m3/d+0.04 m3/d)×14d=13.2 m3以上 实际尺寸:3.0m×1.5m×4.5m(实际有效容积:18.0m3)
|
